    Электростимулятор для рыбы


    "Электростимулятор" для рыбы


    Среди радиолюбителей распространено много различных схем, так называемых "электронных удочек". Подобные схемы, как правило, состоят из генератора и электронного ключа. Из-за неправильной работы электронного ключа большинство из "удочек" являются просто источником высокого напряжения, а поэтому не безобидны для рыбы, особенно для "мелочи", которая остается за сачком.

    Подобные устройства помимо того, что пагубно действуют на рыбу, -малоэффективны, имеют низкий КПД из-за непрерывно работающего конвер- тора и неправильного режима работы электронного ключа.

    Вниманию рыболовецких артелей, занимающихся разведением рыбы, предлагается две схемы простых устройств, предназначенных для отбора икры у нерестящейся рыбы для последующего разведения.

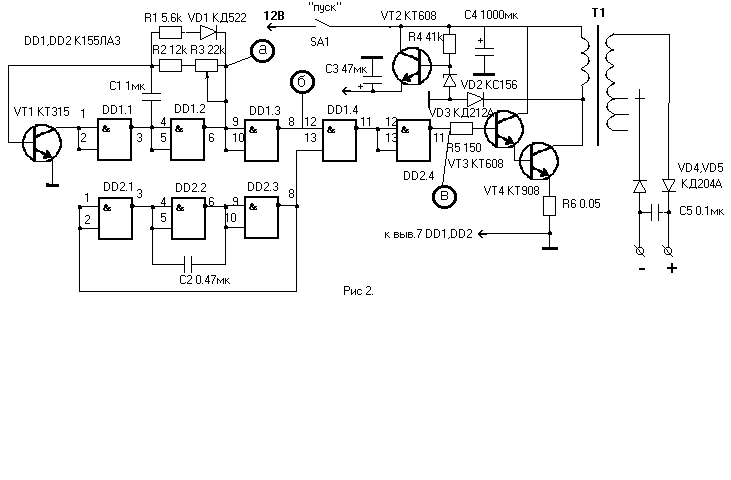

    Наиболее простой вариант устройства представлен на рис.2. На транзисторе VT1 и элементах D1.1. и D1.2 собран генератор импульсов с частотой следования регулируемой в пределах 50...100 Гц и скважностью 10. От номинала резистора R3 зависит диапазон перестройки по частоте, а от номинала резистора R1-скважность.С целью упрощения схемы и удобства в работе плавная регулировка скважности не вводиласч, т.к. при указанных номиналах во всем диапазоне изменения частоты скважность изменяется не более 10%.

    Схема1

    Генератор ВЧ 25 кГц собран на DD2.1-DD2.3. Частота зависит от номинала С2. Выходной каскад устройства выполнен по схеме однотактного преобразователя с обратно включенным диодом.

    Трансформатор выполнен на 2-х, сложенных вместе, кольцевых магнитопроводах К40x25x11 из феррита марки М2000НМ (еще лучше М2500НМС-1 или М2500НМС-2 с индукцией насыщения около 0.5). Число витков первичной обмотки при диаметре провода 1мм-13, вторичной, при d=0.2 мм -90.

    В качестве VT2 можно использовать любые транзисторы ср.мощности, например КТ503,КТ602,КТ801,КТ815 и др. В кач-ве VT3 подойдет КТ630,КТ646 как можно с большим коэф.передачи. VT4 можно заменитч на КТ935. Диоды VD4,VD5 можно заменить на KД411 или другие импульсные диоды с рабочей частотой не ниже 30 кГц и допустимым обратным напряжением не менее 400 В.

    Более совершенный вариант электронной удочки представлен на рис.3.. Формирователь импульсов НЧ аналогичен выше рассмотренному. Генератор ВЧ частотой 25...30 кГЦ собран на элементах D1.1, D1.2. С задающего генератора ВЧ - сигнал поступает на регулируемый одновибратор на элементах D1.3, D1.4, VT2. С помощью обратной связи по току в базу транзистора VT2 осуществляется широтно-импульсное управление (ШИМ) работой преобразователя. С выхода одновибратора сигнал ШИМ поступает на триггер Шмитта на элементах D1.5, D2.3. Выходной каскад устройства подробно описан в (3).

    Схема2
    Puc.3

    Благодаря обратной связи, устройство работает в режиме генератора тока, в результате чего ток между электродами практически не зависит от расстояния между ними, и поэтому начальное напряжение холостого хода можно выбрать в 1,5-2 раза выше.

    Трансформатор выполнен на магнитопроводе Ш12х15 из феррита М2000НМ, зазор между сердечниками 0,2...0,3мм. Обмотка 1 содержит 12 витков (6 витков в начале и 6-в конце, т.е. сверху) жгута, свитого из восьми проводов диаметром 0,35...0,4мм. Обмотка 3 содержит 2 витка провода диаметром 0,3мм. Подбором резистора R19 регулируют максимальный ток. Номинал резистора R20 зависит от примененной головки электроизмерительного прибора P1.




    НЕ ПУТАТЬ С ЭЛЕКТРОУДОЧКОЙ, ЭТА СХЕМА НЕ УБИВАЕТ И НЕ КАЛЕЧИТ РЫБУ, НО ТАК ЖЕ ЯВЛЯЕТСЯ НЕ ЗАКОННЫМ (БРАКОНЬЕРСКИМ) ОРУДИЕМ ЛОВА ПО ЭТОМУ ИСПОЛЬЗУЙТЕ НА СВОЙ СТРАХ И РИСК, А ЛУЧШЕ НЕ ИСПОЛЬЗУЙТЕ ВООБЩЕ.
